Résumé
Face à des réglementations de plus en plus strictes sur les émissions des fours industriels dans le monde entier, les concentrations de polluants des fours rotatifs à chaux sont couramment corrigées à une teneur en oxygène de référence, généralement 10 % O₂. En production réelle, des niveaux d'oxygène excessifs causés par des fuites d'air, un flux d'air instable ou une gestion de combustion inappropriée peuvent amplifier considérablement les valeurs corrigées de NOx et de SO₂, même lorsque les émissions mesurées semblent acceptables.
Parallèlement, les producteurs de chaux subissent une pression constante pour maintenir une production élevée, une faible consommation de combustible, des conditions de four stables et une campagne de fonctionnement longue. Ces objectifs sont souvent mutuellement restrictifs.
Fort de plus de 20 ans d'expérience terrain dans la mise en service, l'optimisation thermique et le dépannage de fours à chaux en Asie, au Moyen-Orient, en Afrique, en Europe et en Amérique latine, cet article analyse systématiquement l'équilibre opérationnel entre quatre dimensions critiques :
Efficacité de calcination à haute température
Conformité environnementale
Capacité de production et économie de carburant
Stabilité à long terme du four et prévention des anneaux
L'article se concentre sur la logique fondamentale des mécanismes de correction de l'oxygène, la répartition de l'air secondaire, l'équilibre du tirage induit, le contrôle des fuites d'air à l'échelle du système, la stabilisation de la combustion et les stratégies opérationnelles à faibles émissions de NOx. Il propose une philosophie de gestion pratique centrée sur :
« Prioriser l'équilibre du flux d'air et optimiser l'ensemble du système thermique plutôt que d'ajuster des paramètres isolés. »
L'objectif est d'aider les lignes de production de chaux vive à atteindre une conformité environnementale stable, une consommation d'énergie réduite, un risque de formation d'anneaux diminué et de longs cycles de fonctionnement continu.
1. Contexte industriel et contradictions fondamentales du fonctionnement du four rotatif à chaux
1.1 La conformité environnementale est passée des valeurs mesurées aux valeurs corrigées
Ces dernières années, la supervision environnementale des fours industriels s'est de plus en plus concentrée sur les concentrations d'émissions corrigées plutôt que sur les seules données mesurées brutes.
Pour les fours rotatifs à chaux, les concentrations de polluants sont couramment corrigées à une teneur en oxygène standard de 10 % à l'aide de l'équation suivante :
C_{corrected}=C_{measured}\times\frac{21-O_{reference}}{21-O_{measured}}
Où :
Oréférence = 10%
Omesuré = concentration d'oxygène mesurée dans les gaz d'échappement du four
Plus la teneur en oxygène mesurée est élevée, plus la valeur corrigée de NOx ou de SO₂ est importante. Lorsque des fuites d'air sévères poussent les niveaux d'O₂ près des conditions atmosphériques, les émissions corrigées peuvent augmenter considérablement même si les NOx mesurés d'origine restent relativement faibles.
Par conséquent, dans l'exploitation moderne des fours à chaux :
Contrôler la teneur en oxygène est souvent plus important que simplement tenter de supprimer la génération de NOx elle-même.
1.2 Quatre contradictions opérationnelles fondamentales dans les fours rotatifs à chaux
| Conflit opérationnel | Situation typique | Erreur courante |
|---|---|---|
| Calcination à haute température vs contrôle des émissions | La décomposition du CaCO₃ nécessite des températures de calcination de 900 à 1150 °C, qui favorisent également la formation de NOx thermiques | Réduire aveuglément le flux d'air et l'oxygène, entraînant une chaux sous-cuite |
| Production plus élevée vs consommation d'énergie plus faible | Une production plus élevée nécessite une combustion plus forte et des volumes d'air plus importants | Réduire de force le taux de cuisson du four pour respecter les objectifs d'émissions |
| Réduction du flux d'air vs stabilité du four | Un faible flux d'air réduit l'oxygène mais diminue la vitesse du gaz | Fonctionnement à faible flux d'air à long terme provoquant la formation d'anneaux et l'accumulation de poussières |
| Récupération de chaleur de l'air secondaire vs excès d'oxygène | L'air secondaire à haute température améliore l'efficacité | Introduction excessive d'air chaud augmentant les valeurs corrigées d'O₂ |
L'essence de l'exploitation moderne des fours à chaux n'est donc pas de maximiser un seul paramètre, mais de trouver un équilibre dynamique entre :
Conformité environnementale
Efficacité de production
Stabilité thermique
Campagne de fonctionnement longue

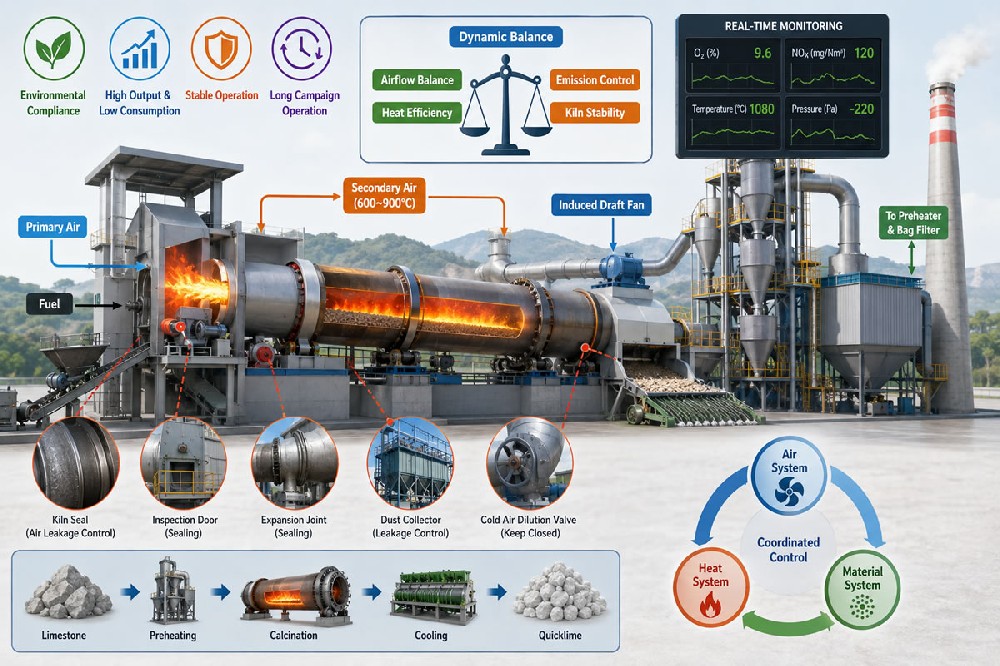

2. Comprendre le système thermique et le mécanisme de couplage air-chaleur
La calcination de la chaux est un processus complet d'échange thermique impliquant :
Préchauffage
Calcination
Frittage à haute température
Refroidissement
L'ensemble du processus dépend de l'interaction coordonnée entre :
Système de flux d'air
Système thermique
Système de matériaux
2.1 Le rôle critique de l'air secondaire
L'air secondaire est récupéré du refroidisseur après échange de chaleur avec la chaux chaude, atteignant généralement 600 à 900 °C ou plus. Dans la plupart des fours rotatifs modernes, l'air secondaire représente 70 à 85 % de l'air de combustion total.
Une utilisation appropriée de l'air secondaire offre :
Une consommation de carburant plus faible
Une stabilité de flamme plus élevée
Des températures de zone de cuisson plus uniformes
Une réactivité de la chaux améliorée
Cependant, un excès d'air secondaire peut entraîner :
Des valeurs d'oxygène corrigées plus élevées
Une oxydation accélérée des réfractaires
Des flammes courtes et concentrées
Une surchauffe locale et la formation d'anneaux
À l'inverse, une restriction excessive de l'air secondaire réduit la vitesse du gaz, permettant aux particules fines et à la poussière de s'accumuler à l'intérieur du système du four.
2.2 Ventilateur de tirage induit et contrôle de la pression négative
Le ventilateur de tirage induit (ID) est la force motrice de tout le système de flux de gaz. Il détermine :
La distribution de la pression négative du four
Le temps de séjour des gaz
L'efficacité de l'échange de chaleur
La stabilité du flux d'air du système
Une pression négative excessive provoque :
Une infiltration d'air froid à grande échelle
Une teneur en oxygène plus élevée
Une consommation de carburant plus élevée
Des pertes thermiques
Une pression négative insuffisante provoque :
Une contre-pression à l'intérieur du four
Une combustion incomplète
Des déversements de poussière et une combustion instable
La condition idéale est de fonctionner avec :
La pression négative minimale nécessaire pour maintenir un flux de gaz stable et un échange de chaleur approprié.
2.3 Air primaire et rapport carburant-air
L'air primaire soutient principalement :
Le transport du carburant
L'atomisation de la poudre de charbon
La mise en forme de la flamme
La stabilisation de l'allumage
Dans la plupart des systèmes, l'air primaire devrait représenter environ 10 à 20 % de l'air de combustion théorique.
Un excès d'air primaire introduit de l'oxygène inutile sans bénéfice de récupération de chaleur, tandis qu'un air primaire insuffisant entraîne un allumage retardé et une combustion incomplète.
3. Stratégies pratiques de contrôle de l'oxygène pour la conformité environnementale
3.1 Quatre sources majeures d'excès d'oxygène
1. Fuites d'air (priorité la plus élevée)
La plus grande source d'excès d'oxygène dans les fours rotatifs à chaux est l'infiltration incontrôlée d'air froid, y compris :
Les espaces au niveau du capot du four
Les joints d'entrée et de sortie du four
Les portes d'inspection du préchauffeur
Les joints de dilatation
Les fuites du dépoussiéreur
Les vannes de dilution d'air froid laissées ouvertes
Les fuites d'air augmentent non seulement la teneur en oxygène, mais perturbent également l'équilibre thermique et les champs d'écoulement locaux.
2. Introduction excessive d'air secondaire
Une profondeur de lit de refroidisseur mince ou des réglages incorrects des vannes d'air chaud peuvent introduire des volumes d'air secondaire instables et excessifs.
3. Rapport d'air primaire excessif
Des réglages surdimensionnés de transport de charbon ou d'air de combustion introduisent souvent de l'oxygène inutile.
4. Habitudes opérationnelles conservatrices
De nombreux opérateurs maintiennent un flux d'air excessif pour des marges de sécurité perçues, entraînant des coefficients d'excès d'air en permanence élevés.
3.2 Mesures recommandées à faible coût pour la réduction de l'oxygène
Établir des programmes d'inspection hebdomadaires des fuites d'air
Remplacer les joints de four usés et les blocs de graphite
Maintenir les joints de matériaux dans les systèmes de décharge du dépoussiéreur
Garder les vannes de dilution d'air froid fermées pendant le fonctionnement normal
Ajuster dynamiquement l'air secondaire en fonction de la charge du four
Stabiliser l'alimentation en carburant et éviter les fluctuations thermiques soudaines
Le plus important :
Lorsque l'oxygène augmente, les opérateurs doivent d'abord enquêter sur les fuites et l'équilibre du flux d'air avant de réduire l'intensité de la combustion.
L'une des erreurs opérationnelles les plus dommageables est :
Supprimer artificiellement l'oxygène en réduisant drastiquement le flux d'air du tirage induit.
Bien que cela puisse temporairement améliorer les valeurs d'émission corrigées, cela provoque presque inévitablement la formation d'anneaux à long terme et des conditions de four instables.
4. Coordination de l'air secondaire et contrôle de liaison du flux d'air
4.1 Indicateurs d'un réglage approprié de l'air secondaire
Les opérateurs doivent évaluer les conditions de l'air secondaire en fonction de :
La stabilité de la température du capot du four
La teneur en oxygène à l'extrémité arrière
La longueur et la forme de la flamme
La distribution de la température de la zone de cuisson
La consommation spécifique de carburant
Un air secondaire bien équilibré produit :
Une flamme stable
Une calcination uniforme
Une consommation de charbon plus faible
Une contrainte thermique réduite sur les réfractaires
4.2 Logique de réglage coordonné
Lors de l'augmentation de la production :
Augmenter d'abord la vitesse du four
Augmenter le débit d'alimentation et l'apport de carburant
Ajuster finement les réglages de l'air secondaire et du ventilateur ID
Ne jamais augmenter fortement le carburant avant la stabilisation du flux d'air, car cela provoque souvent :
Des pics de température
Des montées de NOx
Une instabilité de combustion
5. Risques d'une pression négative élevée et d'un fonctionnement à faible flux d'air
Certaines usines tentent de réduire l'oxygène en fonctionnant avec :
Une pression négative élevée
Un flux d'air restreint
Cette approche crée plusieurs risques graves :
Une infiltration de fuites d'air plus agressive
Une vitesse de gaz réduite
Une accumulation de poussière sur les parois du four
La formation de couches de revêtement initiales
La formation progressive d'anneaux
La poussière de chaux fine combinée à des phases collantes à basse température forme progressivement des anneaux durs qui nécessitent finalement un arrêt pour leur élimination.
6. Contrôle thermique stable pour la réduction simultanée des NOx et la prévention des anneaux
6.1 Suppression des pics de NOx thermiques
La génération de NOx thermiques augmente de manière exponentielle avec la température maximale de la flamme.
Les principes opérationnels clés comprennent :
Une finesse de charbon stable
Une température de zone de cuisson contrôlée
Éviter la surchauffe locale au-dessus de 1300 °C
Optimiser les rapports d'air axial et de swirl
La zone de cuisson idéale de la chaux vive reste généralement dans :
1050–1150 °C
6.2 Maintien d'une atmosphère légèrement oxydante
L'atmosphère du four doit rester légèrement oxydante sans excès d'oxygène.
Un déficit d'oxygène provoque :
La formation de CO
Une combustion retardée
Une combustion secondaire dans le préchauffeur
Une augmentation de la formation de revêtement
Un excès d'oxydation provoque :
Des émissions corrigées plus élevées
Une inefficacité thermique
Des dommages d'oxydation des réfractaires
6.3 Prévention pratique de la formation d'anneaux
Contrôler la teneur en fines de calcaire
Réduire les impuretés de SiO₂ et Fe₂O₃
Fonctionner avec la logique « lit mince + cuisson rapide »
Éviter un fonctionnement prolongé à faible flux d'air
Surveiller attentivement les changements de résistance du préchauffeur
7. Contrôle des fuites d'air à l'échelle du système — L'optimisation au meilleur retour sur investissement
Parmi toutes les mesures d'optimisation, le contrôle des fuites d'air offre :
Le coût d'investissement le plus faible
L'amélioration opérationnelle la plus rapide
Le bénéfice combiné le plus fort pour :
La conformité environnementale
Les économies de carburant
La stabilité thermique
Une campagne de fonctionnement plus longue
Les cibles d'optimisation typiques comprennent :
Les joints du four
Les portes d'accès du préchauffeur
Les trémies du dépoussiéreur
Les joints de dilatation
Les systèmes de dilution de l'air de refroidissement
Dans de nombreuses lignes de production, réduire l'oxygène de seulement 1 à 3 % grâce au contrôle des fuites peut considérablement abaisser les valeurs corrigées de NOx et réduire la consommation de charbon.
8. Philosophie opérationnelle issue de 20 ans d'expérience terrain
Basée sur une vaste expérience de mise en service et de dépannage dans plusieurs pays et systèmes de fours, cinq principes pratiques se démarquent :
Toujours enquêter d'abord sur l'équilibre du flux d'air
Différencier les valeurs mesurées des valeurs corrigées
Éviter de fonctionner aux limites extrêmes des paramètres
Coordonner ensemble les systèmes de refroidisseur, de four et de préchauffeur
La stabilité à long terme est plus précieuse que l'optimisation des données à court terme
En pratique, plus de 80 % des problèmes d'instabilité du four sont finalement liés à un déséquilibre du flux d'air, à des fuites ou à une coordination thermique inappropriée.
Conclusion
Le four rotatif à chaux vive est un système thermique très énergivore et fortement couplé. La conformité environnementale, la production stable, la faible consommation de carburant et la campagne de fonctionnement longue ne sont pas des objectifs contradictoires.
Les véritables ennemis sont :
Le déséquilibre du flux d'air
L'instabilité thermique
Les fuites d'air incontrôlées
En comprenant pleinement les mécanismes de correction de l'oxygène, en optimisant l'équilibre du flux d'air à l'échelle du système, en stabilisant les conditions de combustion, en coordonnant dynamiquement l'air secondaire et le contrôle du tirage induit, et en éliminant les points de fuite chroniques, les usines de chaux peuvent simultanément atteindre :
Une conformité stable des NOx corrigés
Des taux de qualité élevés de chaux vive
Une consommation de charbon et d'électricité plus faible
Un risque réduit de formation d'anneaux
Des cycles de fonctionnement continu dépassant six mois ou plus
Étant donné que les configurations de four, les propriétés du carburant, les conditions d'étanchéité et les matières premières varient considérablement d'une usine à l'autre, tous les paramètres opérationnels doivent finalement être optimisés par des tests spécifiques au site et une analyse des données historiques.
La direction future de la gestion des fours à chaux est claire :
Passer d'une exploitation basée sur l'expérience à une gestion des processus thermiques axée sur les données et orientée système.
