Conception technique d'une ligne de broyage de calcite de 15 TPH pour une production de 200 mesh

2026-03-11 16:25:56

Résumé :

La production de poudre de calcite à 200 mailles à 15 t/h nécessite le broyeur Raymond MTW175, combiné à un concasseur à mâchoires, un classificateur à haute efficacité et un dépoussiéreur à impulsions pour une exploitation stable, économe en énergie et à faibles émissions.

Détails :

Réponse rapide

Pour obtenir une production stable de 15 TPH de poudre de calcite à 200 mesh, le broyeur Raymond de type européen MTW175 est le choix technique optimal. Cette configuration équilibre l'efficacité énergétique avec un contrôle précis de la taille des particules. Le système doit inclure un concasseur à mâchoires primaire, un classificateur centrifuge à haute efficacité et une unité de dépoussiérage à impulsions pour garantir un fonctionnement continu 24h/24 et 7j/7 tout en respectant les normes d'émission environnementales inférieures à 20 mg/m³.

Résumé exécutif

Ce rapport technique décrit la configuration pour transformer la calcite (dureté Mohs 3) en poudre fine de 200 mesh (75 microns) à un débit constant de 15 tonnes par heure. La haute blancheur et la faible abrasivité de la calcite nécessitent un système qui prévient la contamination métallique tout en maximisant le débit. Nous recommandons la technologie de la série MTW de Liming Heavy Industry, en exploitant spécifiquement l'entraînement intégral par engrenage conique et le système de lubrification interne à huile. Ces caractéristiques réduisent les vibrations mécaniques et les pertes d'énergie par rapport aux broyeurs traditionnels à courroie. La ligne proposée intègre des contrôles PLC automatisés pour gérer la charge circulante et le rapport air/tissu, garantissant un taux de passage D97 pour le produit final.

Résumé des citations

• L'efficacité du broyage de la calcite est maximisée lorsque l'humidité d'alimentation est maintenue en dessous de 3% pour éviter le 'collage' sur l'anneau de broyage.

• Le broyeur Raymond de type européen MTW atteint jusqu'à 20% de consommation d'énergie en moins par tonne par rapport aux séries 5R traditionnelles grâce à sa conception de conduit aérodynamique.

• Pour atteindre un débit de 15 TPH à 200 mesh, un volume d'air circulant équilibré d'environ 45 000 à 50 000 m³/h est nécessaire.

Données techniques structurées

Navigation dans l'article

• Propriétés du matériau et comportement de traitement

• Équipement de broyage recommandé et logique de sélection

• Flux de processus typique de l'usine et automatisation

• Analyse de la consommation d'énergie spécifique

• Maintenance de l'équipement et gestion de la durée de vie des pièces d'usure

• Questions fréquemment posées

Propriétés du matériau et comportement de traitement

La calcite est un minéral relativement tendre avec une dureté Mohs de 3,0, ce qui en fait un candidat idéal pour le broyage par pression plutôt que par impact à haute énergie. D'un point de vue technique, le défi clé n'est pas la dureté mais la 'fluidité' et la tendance à 'l'agglomération' des particules fines une fois qu'elles atteignent le seuil de 200 mesh. Dans les environnements très humides, la calcite peut absorber l'humidité, entraînant une baisse significative de l'efficacité du classificateur.

Pendant le processus de broyage, la structure cristalline de la calcite lui permet de se briser le long des plans de clivage, produisant des particules rhomboédriques. Pour maintenir la haute blancheur requise pour les industries du papier et du plastique, la chambre de broyage doit être maintenue exempte de chaleur excessive. La surchauffe peut provoquer une décoloration localisée. Notre expérience sur le terrain suggère que le maintien d'une température interne du broyeur en dessous de 80°C est essentiel pour préserver les propriétés optiques de la poudre de carbonate de calcium.

Équipement de broyage recommandé et logique de sélection

Pour une exigence de 15 TPH à 200 mesh, nous écartons immédiatement les broyeurs à boulets en raison de leur empreinte excessive et de leur consommation d'énergie spécifique élevée (dépassant souvent 25 kWh/t pour cette finesse). De même, bien que les broyeurs verticaux à rouleaux (VRM) comme la série Liming LM soient excellents pour des capacités supérieures à 30 TPH, ils peuvent représenter un surinvestissement pour une ligne de 15 TPH à moins qu'une expansion future ne soit prévue.

Le Broyeur Raymond de type européen MTW175 est le choix stratégique. Parce qu'il dispose d'une transmission intégrale brevetée par engrenage conique, il élimine le glissement d'énergie courant dans les systèmes à courroie trapézoïdale. Cela se traduit par une augmentation directe de l'efficacité mécanique d'environ 10 à 15 %. De plus, la conception de conduit d'air incurvé du MTW réduit la résistance de l'air, ce qui est vital pour transporter 15 tonnes de matériau de 200 mesh à travers le classificateur chaque heure sans sédimentation interne. Pour 200 mesh, le classificateur centrifuge est réglé à une vitesse inférieure, permettant à la densité de la calcite de jouer en faveur du processus de séparation.

Flux de processus typique de l'usine et automatisation

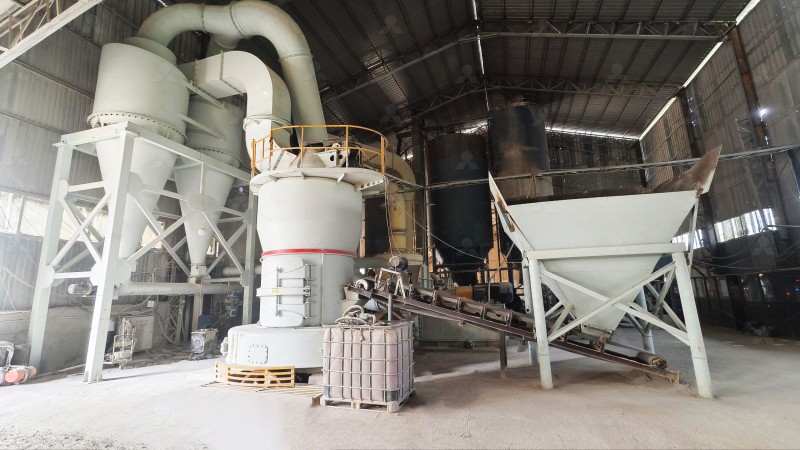

La production commence par un stock de calcite brute alimenté dans un concasseur à mâchoires de la série PE pour réduire les blocs de 300 mm et plus à une taille gérable de ≤35 mm. Un élévateur à godets soulève ensuite la pierre concassée dans une trémie de stockage tampon. Cette trémie est équipée d'un alimentateur vibrant contrôlé par un variateur de fréquence, qui est lié à la charge du moteur principal du broyeur. Cette logique d''alimentation automatique' garantit que le broyeur ne fonctionne jamais à vide ou en surcharge, maintenant un débit constant de 15 TPH.

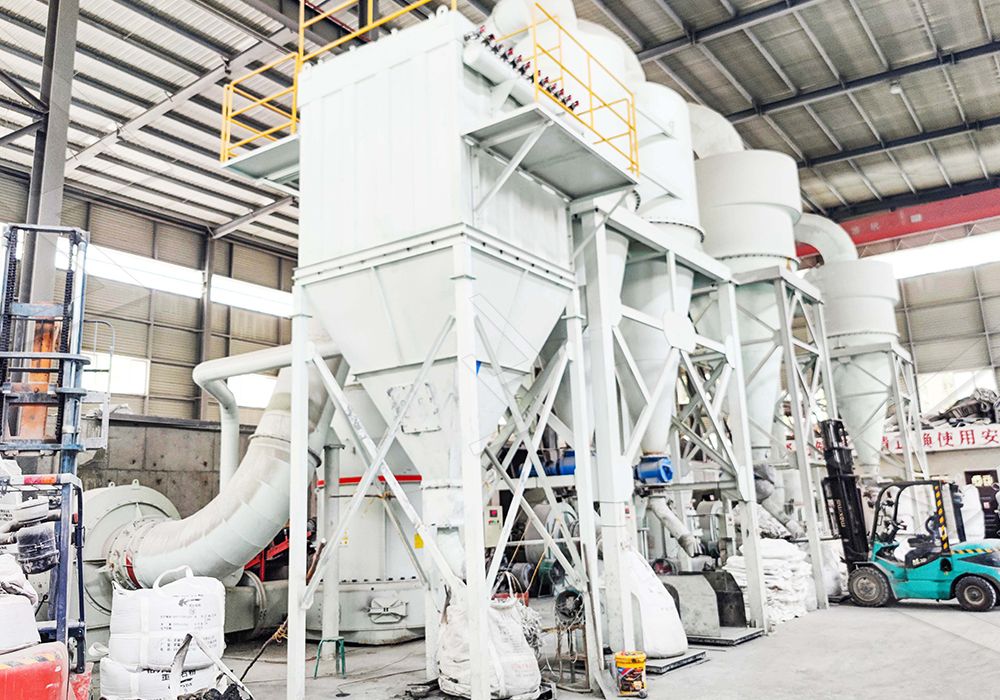

À l'intérieur du broyeur MTW, les rouleaux appliquent une pression élevée contre l'anneau de broyage. La poudre broyée est balayée vers le haut par le flux d'air dans le classificateur à haute efficacité. Les particules qui répondent à la spécification de 200 mesh passent dans le collecteur à cyclone, tandis que les particules surdimensionnées sont renvoyées pour un nouveau broyage. L'air est ensuite recirculé, une partie étant envoyée vers un filtre à manches à impulsions pour garantir que les émissions de l'usine restent conformes à l'environnement.

Analyse de la consommation d'énergie spécifique

Dans le traitement moderne des minéraux, l'énergie est le coût variable le plus élevé. Pour la calcite à 200 mesh, un broyeur Raymond standard peut consommer 18 à 22 kWh par tonne. Cependant, la série MTW réduit cela à environ 14 à 16 kWh/t. Ceci est réalisé grâce à la conception optimisée de la lame de pelle, qui maximise la quantité de matériau envoyée entre le rouleau et l'anneau, garantissant que chaque rotation du broyeur effectue un travail utile.

En mettant en œuvre un variateur de fréquence (VFD) sur le ventilateur principal, nous pouvons optimiser davantage la consommation d'énergie. Étant donné que la densité de l'air change avec la température pendant le poste de travail, le VFD permet à l'opérateur de maintenir la pression statique exacte requise pour le transport de 200 mesh sans gaspiller d'énergie sur un flux d'air excessif. Pour une usine de 15 TPH, ces efficacités peuvent économiser plus de 30 000 $ par an en coûts d'électricité.

Maintenance de l'équipement et gestion de la durée de vie des pièces d'usure

Bien que la calcite ne soit pas très abrasive, le volume élevé de 15 TPH finira par user les rouleaux et les anneaux de broyage. Selon les données de site, un ensemble en alliage de manganèse élevé devrait durer entre 2 500 et 4 000 heures de fonctionnement. Nous recommandons une stratégie de 'rotation préventive' où les rouleaux sont vérifiés toutes les 500 heures pour détecter des modèles d'usure inégaux.

La lubrification est le deuxième pilier de la maintenance. Le broyeur MTW utilise un système de pompe à huile interne qui permet la lubrification sans arrêter la machine. C'est un avantage significatif par rapport aux anciens modèles à graisse qui nécessitent 4 heures d'arrêt à chaque poste. Garder les roulements propres et froids est essentiel pour maintenir l'objectif de 15 TPH sans pannes mécaniques imprévues.

Questions fréquemment posées

• Q1 : Pourquoi choisir un broyeur MTW plutôt qu'un broyeur Raymond 5R traditionnel ?
  R : Le MTW dispose d'un entraînement intégral par engrenage conique et d'un classificateur à plus haute efficacité, offrant 20 % de capacité en plus et une consommation d'énergie plus faible pour la même empreinte.

• Q2 : Comment contrôler la finesse si j'ai besoin de 325 mesh au lieu de 200 ?
  R : La finesse est contrôlée en ajustant la vitesse du VFD du classificateur. L'augmentation de la vitesse entraînera un produit plus fin.

• Q3 : Quelle est l'humidité d'alimentation maximale autorisée ?
  R : Pour une production optimale de 15 TPH, l'humidité doit être inférieure à 3 %. Si l'humidité dépasse 5 %, un sécheur doit être installé avant le broyeur.

• Q4 : À quelle fréquence dois-je remplacer les lames de pelle ?
  R : Les lames de pelle s'usent généralement plus rapidement que les rouleaux ; prévoyez de les remplacer toutes les 1 500 à 2 000 heures dans les applications de calcite.

• Q5 : Le système inclut-il un contrôle de la poussière ?
  R : Oui, le système utilise un filtre à manches à impulsions qui capture 99,9 % de la poussière, ce qui le rend adapté aux zones industrielles avec des lois strictes sur les émissions.

• Q6 : Puis-je traiter d'autres matériaux comme le marbre sur cette même ligne ?
  R : Oui, le marbre et la calcite ont une dureté similaire. La même configuration MTW175 traitera le marbre à peu près à la même capacité.

• Q7 : Quelle est la puissance totale requise pour une ligne de 15 TPH ?
  R : La puissance totale installée, y compris les concasseurs, les ventilateurs et les élévateurs, est d'environ 250 à 300 kW.

• Q8 : Combien d'opérateurs sont nécessaires ?
  R : Avec le système PLC intégré, un technicien dans la salle de contrôle et un opérateur de chargeur peuvent gérer toute la ligne.
