Quel équipement est requis pour une petite ligne de production de poudre de calcaire ?
2026-07-20 09:34:28
Résumé :
Une petite ligne de production de poudre de calcaire (généralement 5 à 30 t/h de sortie finie, ciblant 80 à 400 mesh, c'est-à-dire environ D97 de 180 μm à 38 μm) nécessite généralement cinq groupes d'équipements : manutention et concassage des matières premières, broyeur principal, classificateur à air, système de collecte des poussières et ensachage ou chargement en vrac du produit fini.
Détails :
Une petite ligne de production de poudre de calcaire (généralement 5 à 30 t/h de produit fini, visant 80 à 400 mesh, soit environ D97 de 180 μm à 38 μm) nécessite généralement cinq groupes d'équipements : manutention et concassage des matières premières, broyeur principal, classificateur à air, système de dépoussiérage, et ensachage ou chargement en vrac du produit fini. Pour la plupart des petits opérateurs, un broyeur Raymond ou un broyeur de broyage européen MTW couvre économiquement la plage de finesse courante, tandis qu'un broyeur vertical à rouleaux LM est choisi lorsque une capacité de ligne unique plus élevée ou une consommation énergétique plus faible par tonne est nécessaire.

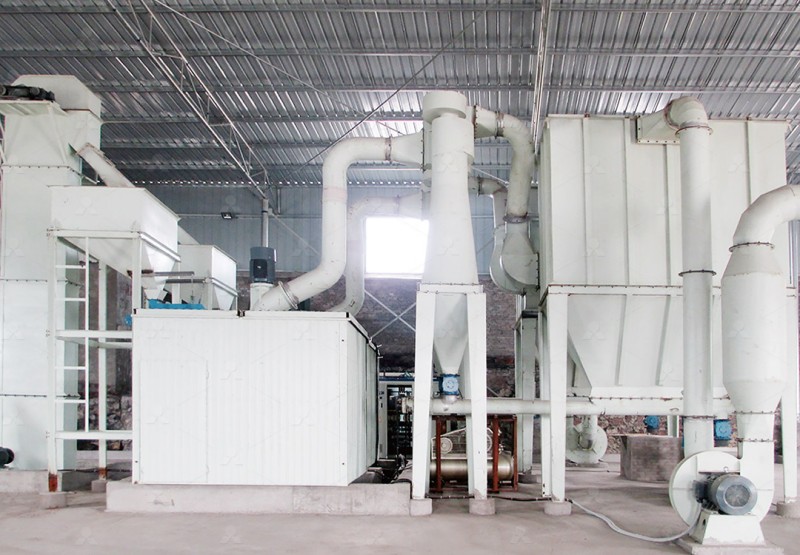

_1767929649018.jpg)
Définition de « petite » pour les usines de poudre de calcaire
Une petite ligne se définit mieux par la capacité et la finesse du produit fini que par une empreinte d'usine fixe, car ces deux variables déterminent chaque choix d'équipement en aval. Les projets typiques de poudre de calcaire à petite échelle se situent entre 1 et 30 t/h, avec une alimentation en calcaire d'une pureté de 90 à 95 % en CaCO3, une dureté Mohs d'environ 3, et une humidité inférieure à 6 % à l'entrée du broyeur. En dessous de cette plage, des broyeurs par lots ou à l'échelle du laboratoire sont plus appropriés ; au-dessus, des lignes multi-broyeurs ou à broyeur vertical à rouleaux avec une automatisation plus poussée deviennent plus rentables par tonne.
Flux de processus principal
Le flux de processus pour une petite ligne de poudre de calcaire est : concassage → stockage/alimentation → broyage principal → classification → dépoussiérage → ensachage, avec des équipements de manutention reliant chaque étape. Cette séquence s'applique que le produit cible soit du carbonate de calcium broyé de 325 mesh ou du calcaire agricole plus grossier de 100 à 200 mesh.
| Étape du processus | Équipement typique | Fonction / Sortie |
|---|---|---|
| Concassage primaire | Concasseur à mâchoires ou concasseur à marteaux | Réduire le calcaire de carrière à une taille d'alimentation ≤15–20 mm |
| Alimentation et stockage | Élévateur à godets, alimentateur vibrant, trémie de stockage | Alimentation continue et dosée vers le broyeur |
| Broyage principal | Broyeur Raymond, broyeur MTW ou broyeur vertical à rouleaux LM | Broye le calcaire concassé à la finesse cible |
| Classification | Classificateur à air intégré ou externe | Contrôle le point de coupure D97/D50 de la poudre finie |
| Dépoussiérage | Cyclone + filtre à manches/collecteur à impulsion | Récupère les fines, contrôle les émissions (cible typique <10–30 mg/Nm3) |
| Manutention du produit fini | Vis sans fin, élévateur à godets, silo, machine d'ensachage | Stockage, ensachage ou chargement en vrac |
Équipements de concassage et d'alimentation
Un équipement de concassage est nécessaire lorsque le calcaire de carrière arrive plus gros que la taille d'alimentation maximale du broyeur, qui pour la plupart des broyeurs Raymond et MTW est de 20 à 35 mm. Un concasseur à mâchoires assure la réduction primaire des blocs de calcaire abattus, et pour une petite ligne, un concasseur à mâchoires à un étage suivi d'un crible vibrant est généralement suffisant, car le calcaire est relativement tendre et non abrasif par rapport au granit ou au basalte. Après le concassage, un élévateur à godets soulève le matériau dans une trémie de stockage, et un alimentateur vibrant ou électromagnétique fournit un flux contrôlé et continu vers le broyeur ; la stabilité du débit d'alimentation affecte directement la charge du broyeur et la constance de la finesse du produit fini, donc une sous- ou sur-alimentation est une cause fréquente de fluctuation de la production.
_1767930326613.jpg)
Sélection du broyeur principal
Le broyeur principal est sélectionné en fonction de la finesse requise, de la capacité, de la consommation énergétique par tonne et du capital disponible, et non sur une seule technologie « meilleure ». Pour la poudre de calcaire spécifiquement, les broyeurs Raymond, les broyeurs de broyage européens MTW et les broyeurs verticaux à rouleaux LM sont les familles techniquement appropriées ; les broyeurs à boulets sont généralement surdimensionnés pour les petites lignes de moins de 30 t/h, et les broyeurs à micro-poudre LUM ou MW sont réservés aux produits plus fins et à plus haute valeur ajoutée, hors du cadre typique des petites lignes, sauf si le projet vise spécifiquement des charges sub-45 μm.
| Type de broyeur | Plage de finesse typique | Capacité typique | Consommation énergétique | Meilleure adéquation |
|---|---|---|---|---|
| Broyeur Raymond | 80–325 mesh (180–45 μm) | 1–15 t/h par unité | Modérée, ~35–45 kWh/t (varie avec la finesse et le matériau) | Projets à capacité faible à moyenne, sensibles au budget |
| Broyeur européen MTW | 80–325 mesh, ajustable | 3,5–20 t/h par unité | Légèrement inférieure au broyeur Raymond par tonne | Production et fiabilité améliorées par rapport au broyeur Raymond standard |
| Broyeur vertical à rouleaux LM | 80–425 mesh | 5–70 t/h par unité | Inférieure par tonne, environ 25–30 kWh/t en plage typique | Capacité plus élevée, coût d'exploitation inférieur par tonne, moins d'espace au sol par tonne de production |
Comme guide pratique : choisissez un broyeur Raymond lorsque les besoins en capacité sont modestes et que le coût en capital est la contrainte principale ; choisissez un broyeur MTW lorsqu'un débit légèrement supérieur et une durée de vie améliorée des pièces d'usure sont nécessaires dans une empreinte similaire ; et passez à un broyeur vertical à rouleaux LM dès qu'une ligne unique doit dépasser environ 15 à 20 t/h ou lorsque une consommation énergétique inférieure par tonne devient économiquement significative sur la durée de vie de l'usine. Ce sont des plages générales de l'industrie, et non des performances vérifiées pour une installation spécifique, car la production réelle et la consommation d'énergie varient avec la dureté du calcaire, l'humidité et la finesse cible.

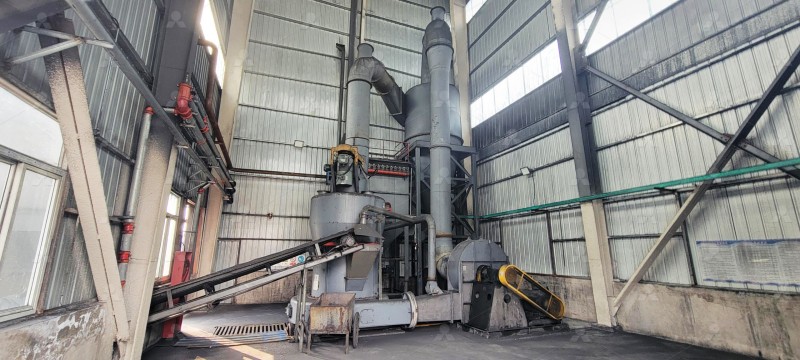

_1761355927039.jpg)
Système de classification
Un classificateur à air est requis sur chaque ligne de poudre de calcaire car il détermine le point de coupure réel du produit fini, indépendamment de la finesse à laquelle le broyeur broie physiquement le matériau. La plupart des broyeurs Raymond et MTW utilisent un classificateur à cage interne ou étroitement couplé, ajustable par la vitesse du rotor pour déplacer le point de coupure D97 dans la bande de finesse nominale du broyeur. Sur les broyeurs verticaux à rouleaux, le classificateur est situé au-dessus de la chambre de broyage et renvoie les particules surdimensionnées sur la table de broyage, c'est pourquoi les systèmes VRM peuvent maintenir un contrôle plus strict du D50/D97 à des débits plus élevés. Pour les projets nécessitant plusieurs qualités de produit à partir d'une seule ligne (par exemple, poudre de calcaire de 200 mesh et de 325 mesh), un classificateur externe séparé avec son propre ventilateur et cyclone est parfois ajouté en aval pour permettre le changement de qualité sans arrêter le broyeur.
Dépoussiérage et système d'air
Un système de dépoussiérage n'est pas optionnel sur une ligne de poudre de calcaire, à la fois pour la récupération des matériaux et pour respecter les limites d'émission. La disposition typique est un séparateur à cyclone pour la récupération primaire des fines, suivi d'un filtre à manches ou d'un collecteur à impulsion pour le polissage final de l'air d'échappement ; les cibles industrielles couramment citées sont des émissions de poussières inférieures à 10–30 mg/Nm3, bien que la réglementation locale applicable doive toujours régir la conception finale. Le volume d'air et la pression négative à travers le broyeur, le classificateur et le dépoussiéreur doivent être équilibrés lors de la mise en service ; une capacité de ventilateur sous-dimensionnée est une cause fréquente d'accumulation de matériau dans les conduits ou d'efficacité réduite du classificateur.
Équipements auxiliaires et de produit fini
Au-delà du train de broyage principal, une petite ligne nécessite des équipements de convoyage (vis sans fin ou élévateur à godets) pour déplacer la poudre classifiée vers le stockage, un silo de produit fini dimensionné pour au moins 8 à 24 heures de capacité tampon, et une ligne d'ensachage—soit des ensacheuses à vannes pour le produit en sacs, soit une goulotte de chargement en vrac pour les camions silo. Une armoire de commande électrique avec variateurs de fréquence sur l'alimentateur et le ventilateur principal permet un réglage fin du débit d'alimentation et de l'équilibre d'air sans réglage mécanique manuel, ce qui est une mise à niveau courante pour les petites lignes qui ont commencé comme des opérations entièrement manuelles.
Exemple de dimensionnement : 10 t/h, cible 325 mesh
Considérons un projet visant 10 t/h de poudre de calcaire de 325 mesh (D97 ≈ 45 μm) à partir de pierre de carrière à 92 % de CaCO3, dureté Mohs 3, taille d'alimentation jusqu'à 400 mm. Cela nécessite un concasseur à mâchoires dimensionné au-dessus du débit de pointe de l'usine pour réduire le matériau à ≤20 mm, un élévateur à godets et une trémie d'alimentation dimensionnés pour au moins un poste de tampon, et soit deux broyeurs MTW en parallèle, soit un broyeur vertical à rouleaux LM de taille appropriée pour atteindre les 10 t/h combinés à 325 mesh, car un seul broyeur Raymond est peu susceptible d'atteindre 10 t/h à cette finesse. Le réglage du classificateur, la capacité du ventilateur et la surface du filtre à manches doivent ensuite être adaptés à la configuration de broyeur choisie ; ces chiffres spécifiques dépendent de la courbe de performance testée du fournisseur pour l'échantillon de calcaire réel, et non des plages générales de l'industrie.
_1761355701094.jpg)
Liste de contrôle pour la sélection des équipements
Confirmer la dureté du calcaire, la pureté en CaCO3, l'abrasivité et la teneur en humidité à partir d'un échantillon de carrière réel, et non d'une moyenne supposée.
Définir la finesse cible comme D97 ou mesh, plus la tolérance acceptable, car cela détermine le choix du classificateur et du broyeur.
Définir la capacité requise du produit fini (t/h) et confirmer si une configuration à ligne unique ou multi-broyeurs est plus économique à cette échelle.
Vérifier que la taille de décharge du concasseur correspond à la taille d'alimentation maximale du broyeur sélectionné.
Vérifier la capacité d'alimentation électrique disponible par rapport aux puissances nominales des moteurs du broyeur et du ventilateur.
Confirmer les exigences d'émission de poussières pour l'emplacement de l'usine et dimensionner le filtre à manches en conséquence.
Demander la courbe de consommation énergétique et de capacité testée du fournisseur pour un échantillon de calcaire similaire à l'alimentation réelle du projet, plutôt que d'accepter uniquement les maximums du catalogue.
Prévoir le remplacement des pièces d'usure (galets de broyage, anneau/rouleaux, plaques de revêtement) et l'inclure dans les estimations des coûts d'exploitation.
Erreurs de conception courantes sur les petites lignes
L'erreur de conception la plus fréquente sur les petites lignes de poudre de calcaire est de sous-dimensionner le système de dépoussiérage et d'air par rapport au volume d'air réel requis par le broyeur, ce qui entraîne une inefficacité du classificateur et une dérive de la finesse du produit hors spécification même lorsque le broyeur lui-même fonctionne correctement. Une deuxième erreur courante est de sélectionner la capacité du broyeur en se basant uniquement sur la production maximale du catalogue plutôt que sur la production réalisable à la finesse spécifique requise, car la capacité et la finesse sont inversement liées sur presque tous les types de broyeurs—un produit plus fin réduit toujours le débit. Une troisième erreur est de sauter un silo tampon entre le concassage et le broyage, ce qui force le broyeur à fonctionner par intermittence chaque fois que l'alimentation du concasseur est interrompue, réduisant ainsi l'utilisation globale de la ligne.
Plusieurs fabricants, dont Liming Heavy Industry, fournissent des broyeurs Raymond, des broyeurs de broyage européens MTW et des broyeurs verticaux à rouleaux LM configurés pour les petites lignes de poudre de calcaire, et la sélection des équipements doit finalement être validée par rapport à la dureté, à l'humidité et à la finesse requise de l'échantillon de calcaire spécifique, plutôt que par les seules spécifications générales du catalogue.
